[공동구매] 판게아 풀사이즈 - PCB 애드온

단체 구매 기간: 9월 16일 부터 10월 18일 까지

판게아 풀 사이즈는 몇 가지 추가 기능을 탑재한 풀 사이즈 키보드 디자인에 대한 제 생각을 담은 제품입니다. 이름은 초대륙 판게아에서 유래했습니다. 초대륙처럼 이 키보드는 사용자의 필요에 맞춰 모양을 변형할 수 있습니다. 판게아 풀 사이즈는 사용자가 추가 부품 없이도 "일반" 숫자 키패드 위치에서 사우스포 키패드 위치로 변경할 수 있는 독특한 구조를 자랑합니다. 이는 Gondolindrim에서 특별히 설계한 PCB를 사용한 9피스 케이스 구조를 통해 구현되었습니다.

사양:

• 재료: 6063 알루미늄/폴리카보네이트, 황동, 스테인리스 스틸, 구리
• 레이아웃: WK/WKL/HHKB TKL 프레임
• 타이핑 각도: 8.5도
• 전면 높이: 17.15mm - 22.2mm EKH
• 무게 2.7kg (미조립)
• 장착: 맞춤형 실리콘 개스킷(30A/60A/90A)

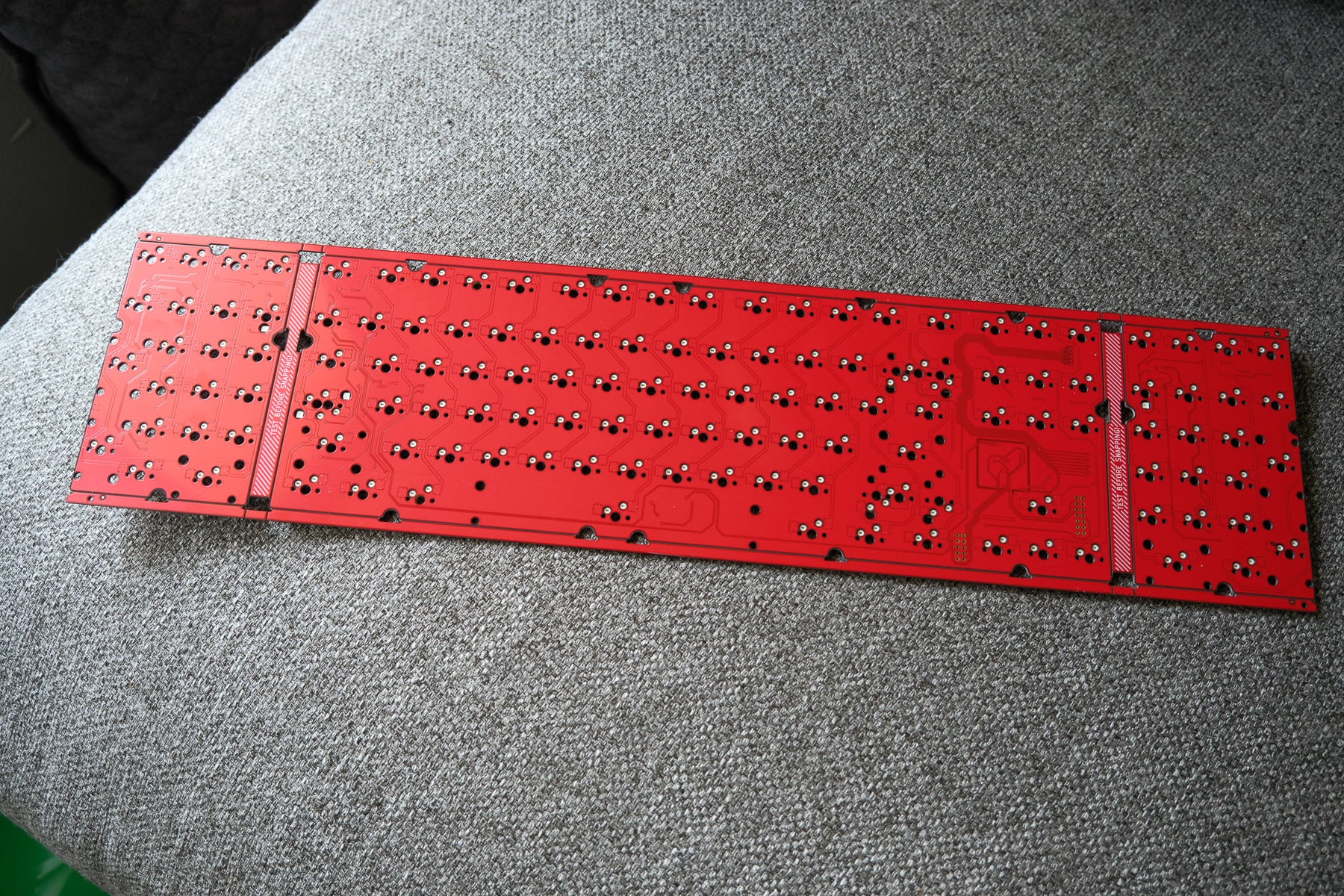

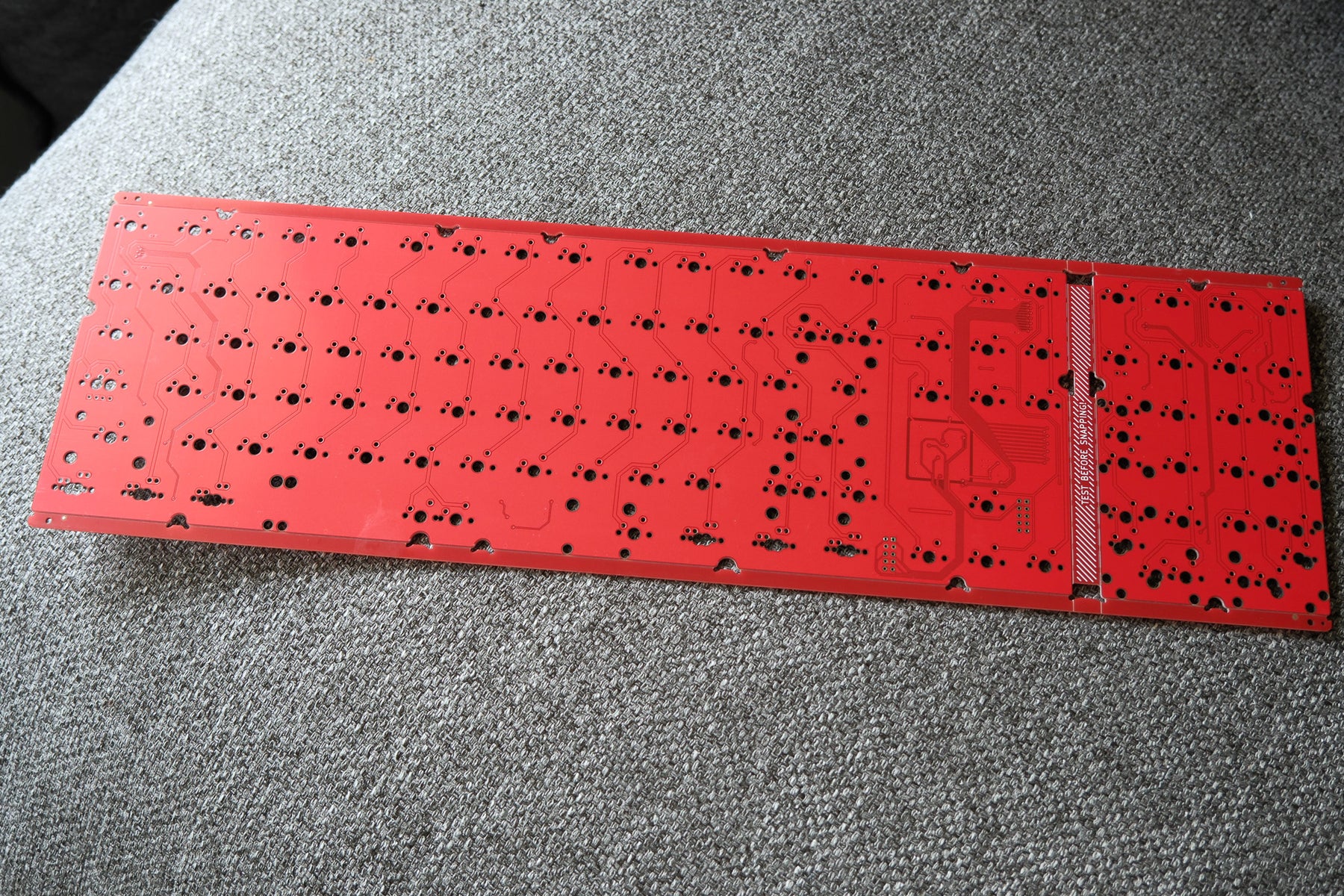

• PCB: Gondolindrim이 설계한 분할 PCB
  • 블랙 FR4
  • 1.6mm 두께
  • 레드 솔더 마스크
  • 골드 패드
  • 밈 컷 없음
  • 두 개의 세그먼트를 연결하는 FPC 커넥터

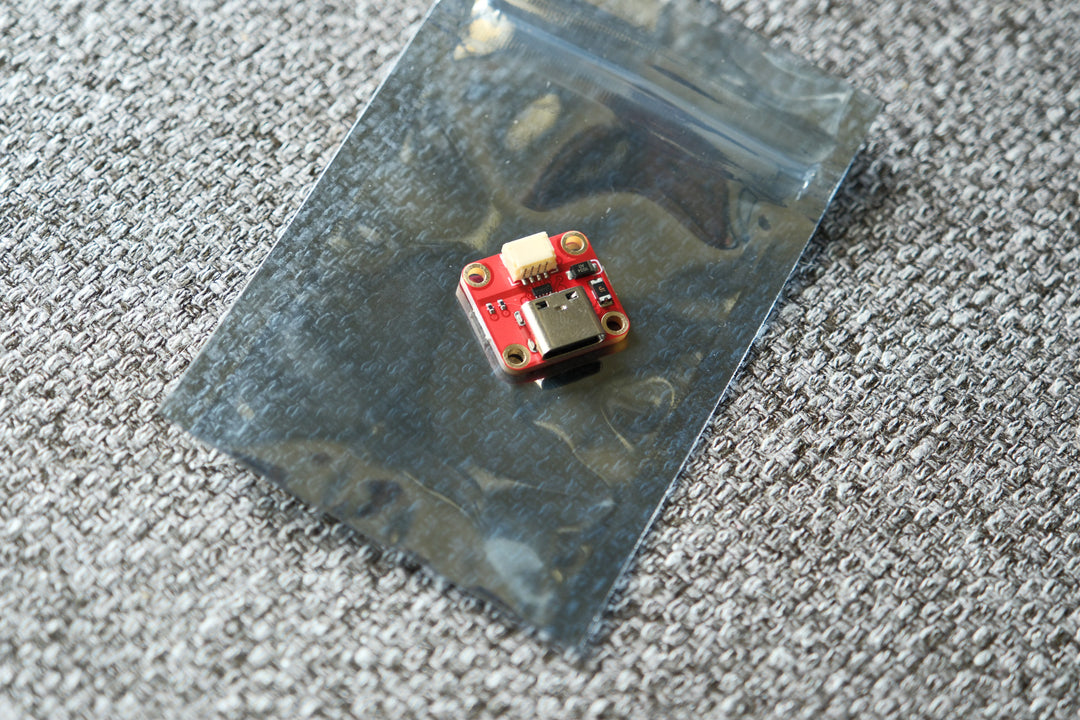

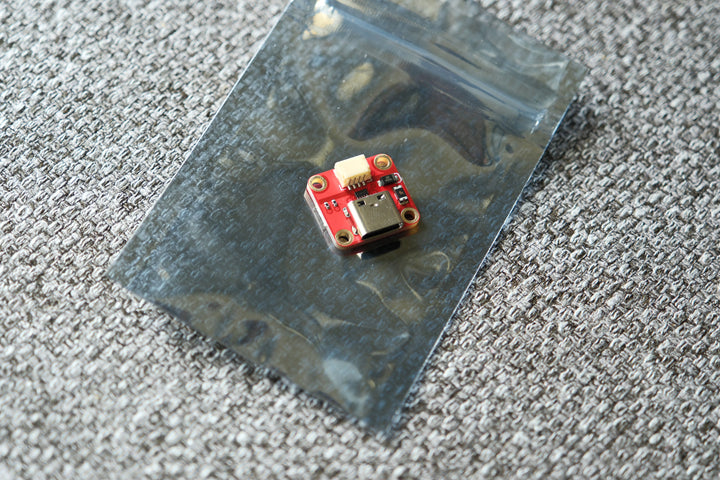

  • Unified C5 도터보드에 대한 JST 커넥터
  • VIA 호환

핫스왑 PCB 레이아웃

솔더 PCB 레이아웃
